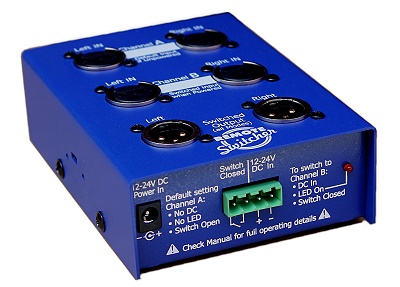

ARX Remote switcher
Remote switcher är en stereo input switcher mellan 2 inputsignaler till 1 stereo output ljudlöst. Växling mellan A- och B-källa kan göras på två olika sätt, antingen med fjärrstyrt relä eller med hjälp av 12-24V DC.
Beskrivning
Art.nr: ARX175
Frekvensrespons: 10Hz till 50KHz + - .5dB
Power: DC Input +12 – 24 VDC Connector 2.5mm centre pin
Remote Switch and External Input: 4 Pin Dinkle type socket, 5mm pin spacing. Connector supplied with unit

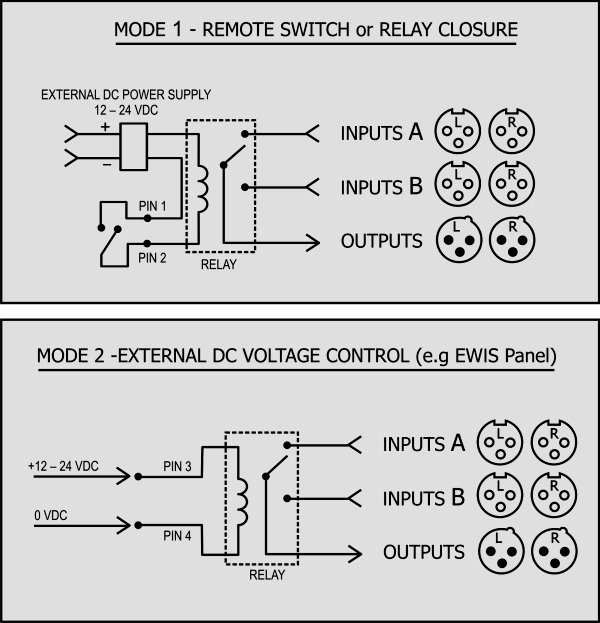

Pin 1 and 2 Remote Switch – Open Input = Channel A selected, Closed Input = Channel B selected.Pin 3 and 4 Remote DC control – Pin 3 +12 - 24VDC Pin 4 0VDC / Gnd
Anslutningar:
Input: Female XLR, Wired Pin 1 Audio Ground, Pin 2 + Hot, Pin 3 – Cold
Output: Male XLR, Wired Pin 1 Audio Ground, Pin 2 + Hot, Pin 3 – Cold
Chassijord: Pin 1 på Left Channels
