Systemlösning för STIPA-mätningar
Talade meddelanden/utrop i offentliga lokaler − såsom klassrum, konferensanläggningar, varuhus, gallerior, sportarenor, tågstationer, kollektivtrafik, konsertlokaler och liknande − ska vara tydliga och kunna förstås av besökare.
Detta är särskilt viktigt i nödsituationer där besökare måste kunna informeras om utrymningsvägar. Det är därför av yttersta vikt att man testar och ser till att taltydligheten i dessa typer av lokaler uppnår godkända nivåer och att det görs med hjälp av beprövade och noggranna metoder.
Speech Transmission Index STI är den mest välbeprövade och accepterade mätmetoden för taltydlighet.
(Läs mer nedan)
Detta är särskilt viktigt i nödsituationer där besökare måste kunna informeras om utrymningsvägar. Det är därför av yttersta vikt att man testar och ser till att taltydligheten i dessa typer av lokaler uppnår godkända nivåer och att det görs med hjälp av beprövade och noggranna metoder.
Speech Transmission Index STI är den mest välbeprövade och accepterade mätmetoden för taltydlighet.
(Läs mer nedan)
Beskrivning
Grunder
Taltydlighet mäts genom att spela upp en testsignal (STIPA testsignal) i systemet och mäta kvaliteten på signalen när den når varje mätposition.
IEC 60268-16-standard för STI definierar hur man mäter signalkvalitet och tydlighetsresultatet visas som ett numeriskt värde mellan 0 (odefinierbart) och 1 (extremt tydligt).
Måttenhet är STI (Speech Transmission Index) eller CIS (Common Intelligibility Scale).
Faktorer som påverkar taltydlighet
Ljudtrycksnivå (talet måste vara tillräckligt högt men inte för högt)
Bakgrundsljud (tex folkmassa eller passerande trafik)
Efterklangstid RT60 (när ljud reflekteras från angränsande ytor)
Vad man också får ta i beaktande är det installerade PA systemet.
Dess frekvensrespons och signal-to-noise ratio
STIPA Testsignalen
Testsignalen man använder är en så kallad "modulated sinusoidal Pink Noise" i frekvensområdet mellan 125Hz och 8KHz.
Modulationen och frekvensområdet som används är en simulation av en mänsklig röst.
Dock låter den inte alls som en mänsklig röst då det är modulerat Pink Noise.
Rum utan ljudsystem
I lokaler typ klassrum där det ej finns ljudsystem ska STIPA signalen återges från den position som talaren (läraren) vanligtvis har.
Krav och specifikationer på en sådan högtalare definieras i IEC 60268-16 standarden.
Där anger man att den typiska ljudtrycksnivån ska vara 60 dBA @ 1 m distans. Detta korresponderar då med mänsklig tal.
Utöver detta definierar ITU-T P.51 standarden att högtalarens spridningskaraktäristik ska motsvara den från en mänsklig mun.
NTIs Talkbox, en akustisk signalgenerator med inbyggd högtalare är designad för precis detta ändamål.
Ljudsystem med mikrofon för tal.
I lokaler där talade meddelanden tas upp av en mikrofon och sedan skickas ut i ljudsystemet måste STIPA-signalen spelas upp akustiskt in i mikrofonen.
För detta ändamål måste en lämplig högtalare användas som kan simulera mänskligt tal i enlighet med IEC 60268-16 och med korrekt ljudnivå.
I den här typen av setup måste hela signalkedjan tas i aspekt inklusive mikrofon, mikrofonbom och akustisk omgivning.
Här kan igen NTIs Talkbox användas. Den är designad för detta ändamål.
Minirator MR-PRO
Ljudsystem utan mikrofon
Om lokalen har ett ljudsystem med förinspelade meddelanden måste STIPAsignalen anslutas från en extern signalgenerator.
Signalgeneratorn måste kunna spela upp STIPAsignalen kontinuerligt på valda signalnivåer.
MR-PRO signalgenerator är designad för detta ändamål.

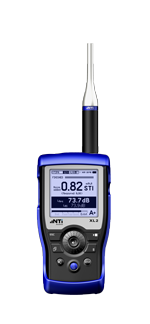

XL2/XL3 Sound Level Meter
STI mätningar
För att kunna utvärdera och analysera STIPAsignalen behövs ett mätinstrument.
Det är rekommenderbart att instrumentet är handhållet och portabelt.
Orsaken till detta är för att göra en komplett STI mätning av ett rum/lokal, kommer man att behöva göra en ansenlig mängd mätningar på olika platser i lokalen.
Vardera mätning tar 15 sekunder.
Efter att ha gjort sina mätningar och eventuellt korrigerat för bakgrundsljud så är det behändigt att kunna se resultatet omgående.
Detta för att kunna göra omedelbara förändringar tex i lokalens akustik om så behövs för att öka taltydligheten.
Därefter återigen snabbt göra nya mätningar.

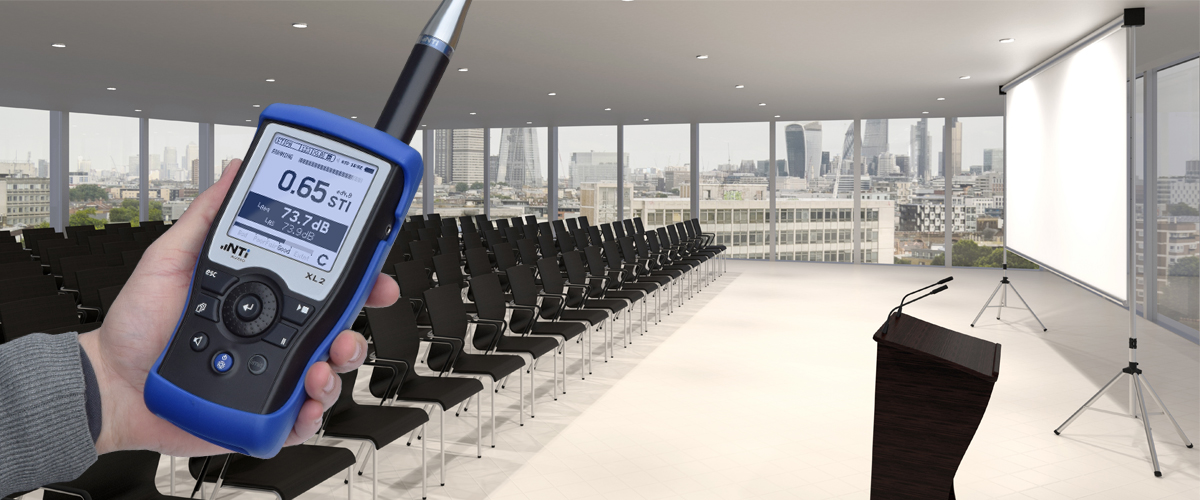

NTIs XL2/XL3 STIPA Analyzer är designad för just detta.
Optimering av taltydligheten
Bästa tydligheten fås i området 70-80 dBSPL.
Vid högre ljudtrycksnivåer så börjar det mänskliga örat automatiskt skydda sig själv genom mekanismer som vi redan har "inbyggda" i våra öron. Detta reflekteras i STI värdet.
Om du tex mätt upp ett perfekt resultat på 1.0 STI i ett rum med en ljudtrycksnivå på 70dBSPl
då skulle taltydligheten sjunka till 0.9 STI vid en höjning av ljudtrycksnivån till 90dBSPl.
