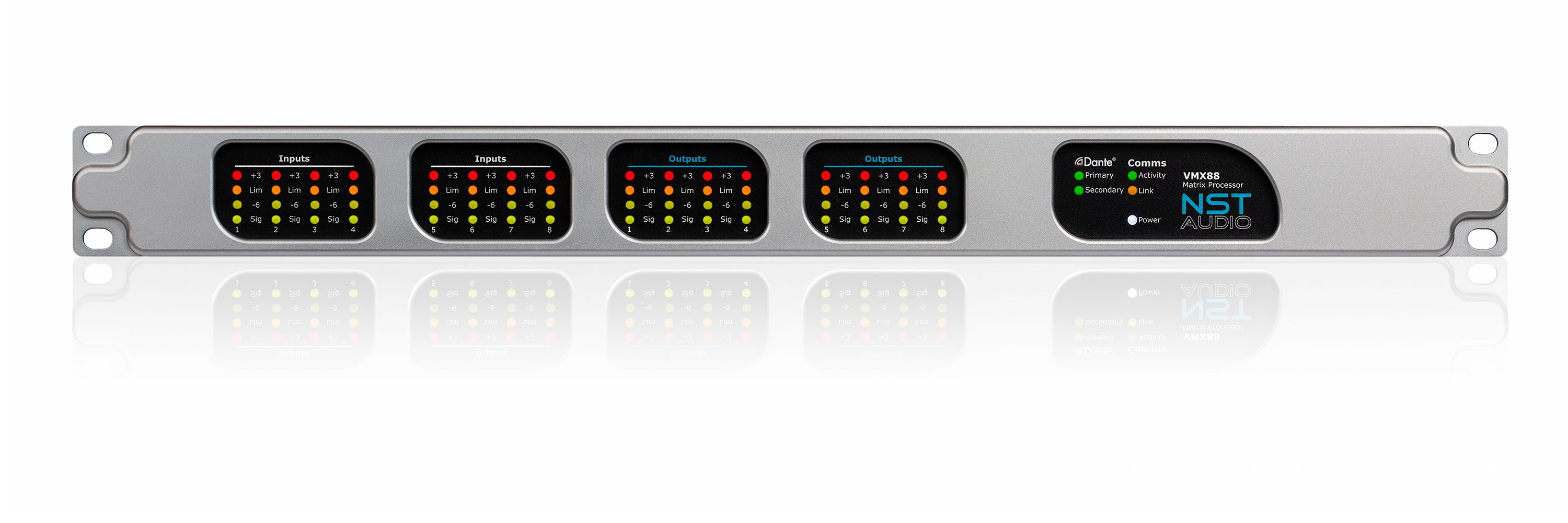

VMX88 Audio Installation Processor
Beskrivning
Art.nr: NST102
Matrix mixern kan utöver de åtta analoga ingångarna, ta in åtta kanaler audio från nätverk (dante + AES67) och routa signalerna till vilken som helst av de åtta utgångarna.

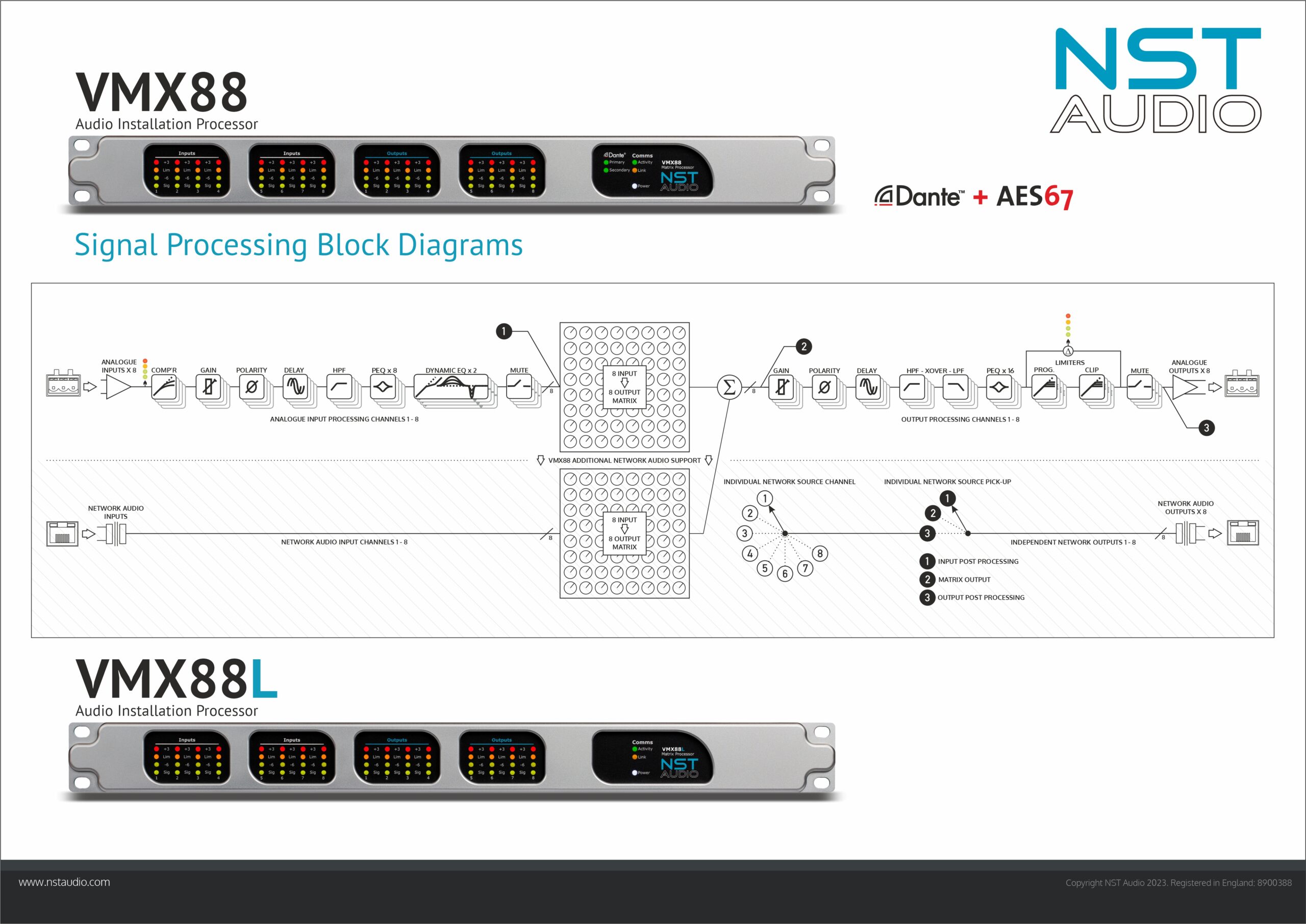

Audiokanaler kan routas till de åtta nätverksutgångarna från olika lägen i signalkedjan för att ge fantastisk flexibilitet när det kommer till systemdesign.
Alla åtta analoga outputs har 16-bands parametrisk EQ, 48 dB/oktav high och low passfilter, upp till 1.3 sekunders delay och även NST Audios high performance tvåstegs PXL limiters för skydd av högtalare.

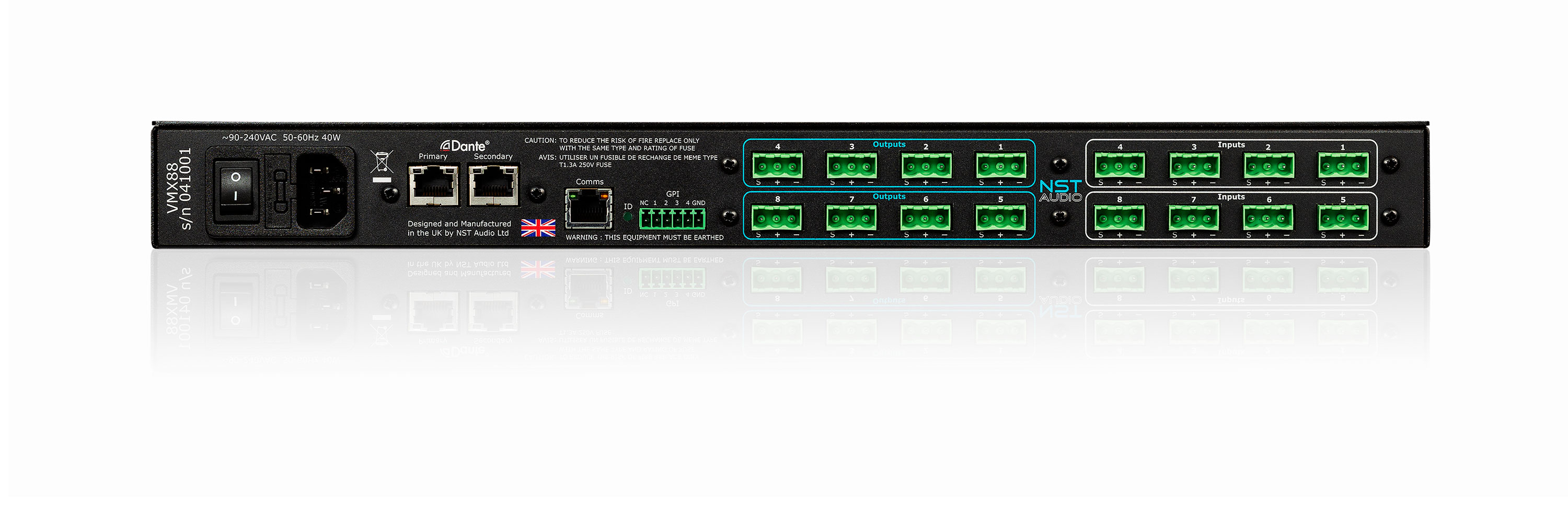

Alla analoga audioanslutningar är Phoenix-typ 3-pin 5,08 mm-kontakter. Det finns även fyra GPI-anslutningar som kan användas för att konfigurera med presets och ansluta brandlarm. Upp till 30 presets kan lagras med olika kombinationer för input, matrix och outputsektioner.
NST Audios D-Net-mjukvara för konfigurering och kontroll finns att ladda ner för PC, Mac och iPad och ger dig full kontroll via ethernet och wifi. VMX88 är också fullt kompatibel med VR1 PoE och VR2 remote kontrollpanel för enkel och flexibel användning. Kontroll av VMX88 via tredjepartssystem såsom Crestron™ fungerar också med hjälp av NST Audios ethernet control protocol.
VMX88 Tekniska specifikationer
Analogue Inputs – 8
Electronically Balanced, Phoenix connectors
CMRR : >70dB @ 1kHz Maximum Level >20dBu
Dynamic Range >120dB (20Hz – 20kHz A-weighted)
Input Impedance : 10kΩ Balanced
Analogue Outputs – 8
Electronically Balanced, Phoenix connectors
Maximum Level >20dBu
Dynamic Range >119dB (20Hz – 20kHz A-weighted)
Source Impedance : <60Ω
Performance
Frequency Response (20Hz to 20kHz) : +/-0.05dB
THD + N (-10dB @ 1kHz) : 0.001%
Latency : 0.427ms (in to out, analogue at 96kHz)
Processing [96kHz]
Input Gain (per channel) : -30 to +15dB in 0.1dB steps, mute, phase
Input Delay (per channel) : 0 to 1.3s in 10.4uS steps
Input Compressor (per channel) : Threshold (-30 to +22 dBu), Attack, Release, Ratio, Soft-Knee
Input Parametric EQ (per channel) : 8 bands – parametric, low shelf, high shelf, notch, band-pass
Input Dynamic EQ (per channel) : 2 bands – parametric/low shelf/high shelf, boost/cut above/below, threshold, ratio, attack, release
Input High-Pass Filter (per channel) : Up to 24dB/octave (Bensen / Butterworth / Bessel / Linkwitz-Riley)
Routing Inputs to Outputs: Full matrix mixer including all local and Dante inputs to local outputs
Output Parametric EQ (per channel): 16 bands – parametric, low shelf, high shelf, notch, band-pass
Output High-Pass and Low-Pass Filter (per channel) : Up to 48dB/octave (Bensen / Butterworth / Bessel / Linkwitz-Riley)
Output Gain (per channel) : -30 to +15dB in 0.1dB steps, mute, phase
Output Delay (per channel) : 0 to 1.3s in 10.4uS steps
Output Limiter (per channel) : Threshold (-50 to +22dBu), attack, release, auto attack/release option
Presets : Up to 30
Networked Audio : 8in / 8out Dante channels on dual redundant RJ45 connectors
Comms : 100Mbps Ethernet on rear panel (RJ45 connector)
Power Requirements
3-pin IEC input, fused
90-250VAC, 50-60Hz < 40W
Dimensions
Height : 44mm (1.75inch) 1U
Depth : 170mm (6.75 inches)
Width : 482mm (19 inches)
Weight
Net : 2.2kg
Shipping : 3.4kg
Due to continuing product improvement the above specifications are subject to change.
