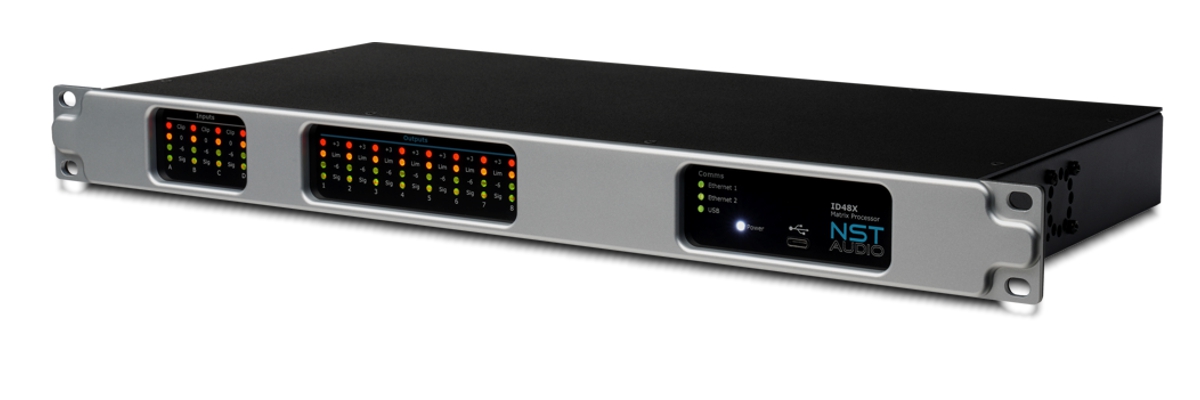

ID48X Installation Matrix Signal Processor
Beskrivning
Art.nr: NST101
Kompressor, högpassfilter, åttabands parametrisk EQ, en 28-bands grafisk EQ, trebands dynamisk EQ och upp till 1,3 sekunders delay finns på varje input.
Routing till outputs kan konfigureras antingen i mix-matrix-läget, free-routing eller som ett flertal förkonfigurerade (presets) alternativ. Flexibel länkning mellan kanaler gör att crossover-konfigurering går snabbt och enkelt.
Varje utgångskanal har high och lowpassfilter, 16-bands parametrisk EQ och upp till 1,3 sekunders delay. FIR-filtrering stöds också. NST Audios "Predictive eXcursion Limiter-algoritm" (PXL) finns på varje output för bästa högtalarskydd.

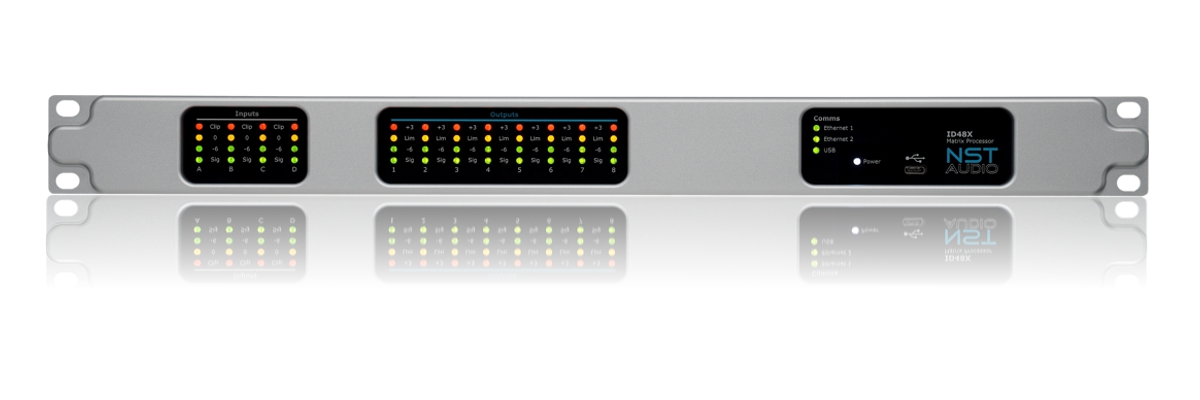

På frontpanelen finns möjlighet att justera de vanligaste parametrarna för varje input och output samt att hämta en preset.
NST Audios D-Net ethernet based control-mjukvara för PC, Mac och iPad ger dig möjlighet att inte bara styra alla enheter på nätverket, utan också att lagra presets och konfigurera systemet offline.
USB-C på frontpanelen ger dig möjlighet att koppla in dator och därifrån ha kontroll över hela nätverket. Utöver detta finns Ethernet dual port-switch i varje enhet för flexibla anslutningar eller snabb "daisy-chaining" av andra enheter. Ethernet-portarna kan också självklart användas för traditionell "star routing" tillbaka till en dedikerad extern router eller switch.
Med mycket högkvalitativ prestanda gällande audiosignaler, tack vare det senaste ESS AD/DA konverteringschipet, höjs ID48X redan imponerande dynamiska omfång och reducerar THD+N.
ID48X Tekniska specifikationer
Analogue Inputs – 4
Electronically balanced, pin 2 hot
CMRR : >60dB @ 1kHz
Maximum Level : >20dBu
Input Impedance : 10kΩ balanced
AES Inputs – 2 x 2 channel
Transformer balanced, pin 2 hot
AES Input Sample Rates : 8kHz to 192kHz
AES Input s/n Ratio : 139dB
Input Impedance : 110Ω
Analogue Outputs – 8
Electronically balanced, pin 2 hot
Maximum Level : >20dBu
Source Impedance : <60Ω
AES Outputs – 4 x 2 channel
Transformer balanced, pin 2 hot
Sample Rate : same as operating sample rate
Source Impedance : 110Ω
Performance
Frequency Response (12Hz to 32kHz) : +/-0.2dB
Dynamic Range : >119dB 'A' weighted (in to out analogue)
THD + N (+19dB @ 1kHz) : 0.00029%
Latency : 0.427ms (in to out, analogue)

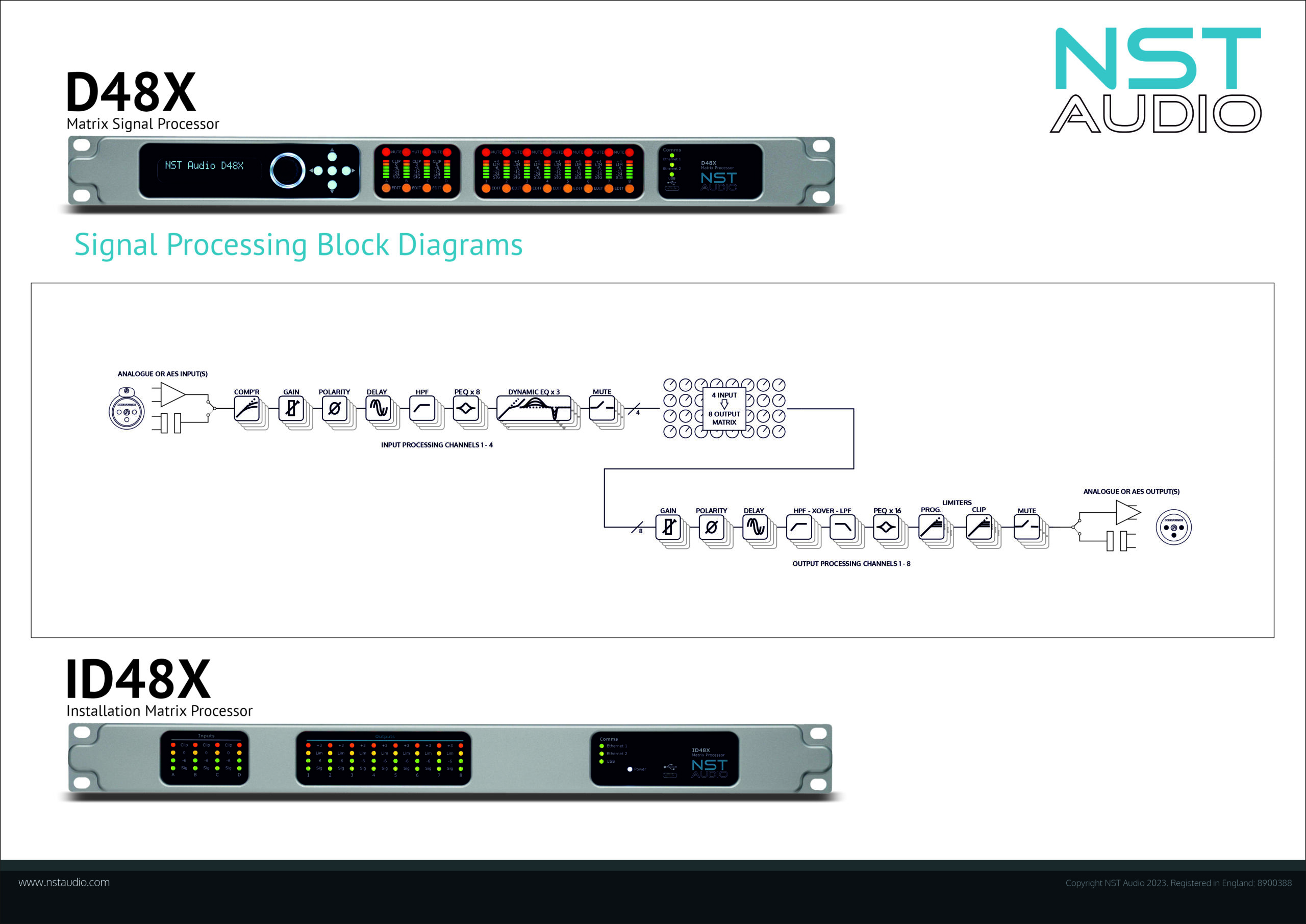

Processing [96kHz]
Input Gain (per channel) : -30 to +15dB in 0.1dB steps, mute, phase
Input Delay (per channel) : 0 to 1.3s in 10.4uS steps
Input Compressor (per channel) : Threshold (-30 to +22 dBu), Attack, Release, Ratio, Soft-Knee
Input Parametric EQ (per channel) : 8 bands – parametric, low shelf, high shelf, notch, band-pass
Input Graphic EQ (per channel) : 28 bands
Input Dynamic EQ (per channel) : 3 bands – parametric/low shelf/high shelf, boost/cut above/below, threshold, ratio, attack, release
Input High-Pass Filter (per channel) : Up to 24dB/octave (Bensen / Butterworth / Bessel / Linkwitz-Riley)
Routing Inputs to Outputs : Choice of modes (Matrix Mixer, Free Routing, 1×8 crossover, 2×4 crossover, 4×2 crossover, 2×3 crossover + 2 Aux)
Output Parametric EQ (per channel) : 16 bands – parametric, low shelf, high shelf, notch, band-pass
Output High-Pass and Low-Pass Filter (per channel) : Up to 48dB/octave (Bensen / Butterworth / Bessel / Linkwitz-Riley)
Output Gain (per channel) : -30 to +15dB in 0.1dB steps, mute, phase
Output Delay (per channel) : 0 to 1.3s in 10.4uS steps
Output Limiter (per channel) : Threshold (-50 to +22dBu), attack, release, auto attack/release option
Presets : Up to 30
Comms

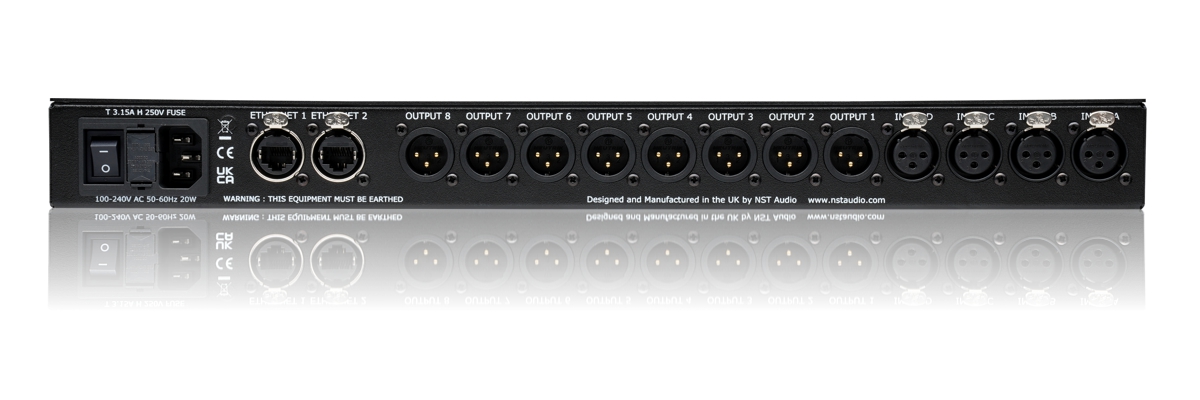

2 x 1Gbps Ethernet on rear panel (Ethercon connector)
USB Type C socket
Power Requirements
3-pin IEC input, fused
90-250VAC, 50-60Hz < 20W
Dimensions
Height : 44mm (1.75inch) 1U
Depth : 213mm (8.4 inches)
Width : 482mm (19 inches)
Weight
Net : 2.5kg
Shipping : 3.5kg
Due to continuing product improvement the above specifications are subject to change.
